渲染、提交与挂载

警告

本文档涉及正在积极推广的新架构（New Architecture）。

React Native 渲染器会经历一系列工作，将 React 逻辑渲染到宿主平台。这系列工作被称为渲染管线（render pipeline），会在初始渲染和 UI 状态更新时进行。本文档介绍了渲染管线以及它在不同场景下的差异。

渲染管线可分为三个一般阶段：

  1. 渲染（Render）： React 执行产品逻辑，在 JavaScript 中创建React 元素树。渲染器基于此树，在 C++ 中创建React 影子树。
  2. 提交（Commit）： React 影子树创建完毕后，渲染器触发提交。该操作升级React 元素树和新创建的 React 影子树为即将“挂载的下一棵树”，并安排其布局信息的计算。
  3. 挂载（Mount）： React 影子树在完成布局计算后，被转换成宿主视图树。

渲染管线的各阶段可能在不同线程上执行。详情请参见线程模型文档。

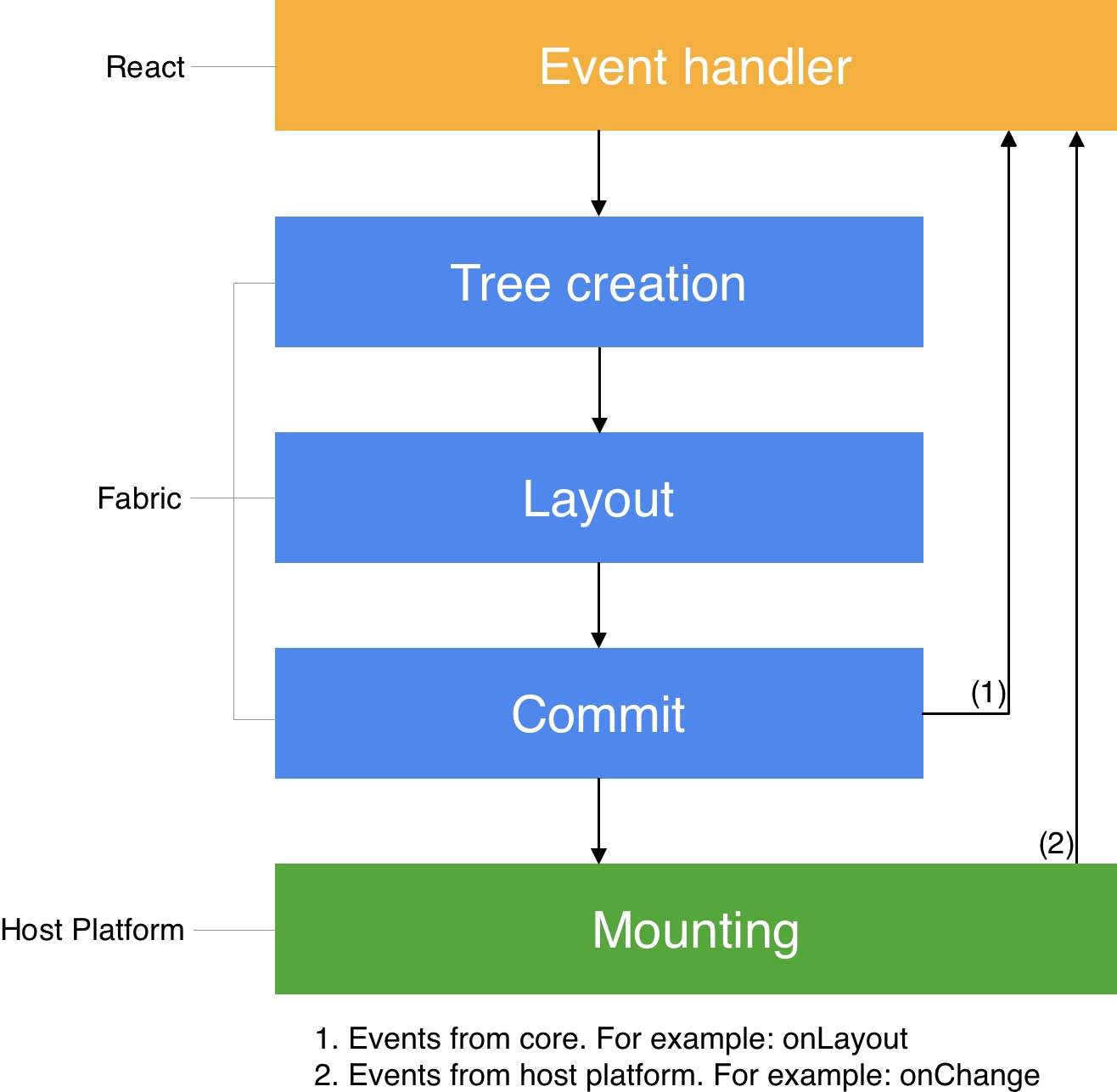

React Native 渲染器数据流

初始渲染​

假设你想渲染以下内容：

jsx
function MyComponent() {
  return (
    <View>
      <Text>Hello, World</Text>
    </View>
  );
}

// <MyComponent />

在上面示例中，<MyComponent /> 是一个React 元素。React 递归调用该元素（或如果使用 JavaScript 类实现，则调用其 render 方法），直到所有元素都被减少为终端的React 宿主组件。最终得到一个由 React 宿主组件 组成的_React 元素树_。

阶段 1. 渲染​

阶段一：渲染

在元素递归处理过程中，每当调用一个 React 元素，渲染器会同步创建一个React 影子节点。此操作仅针对 React 宿主组件，不会为React 组合组件 创建。以上例中，<View> 生成一个 ViewShadowNode 对象，<Text> 生成一个 TextShadowNode 对象。值得注意的是，没有任何 React 影子节点会直接对应 <MyComponent>。

每当 React 创建两个 React 元素节点 之间的父子关系，渲染器会在对应的 React 影子节点 之间创建同样的关系。这样便组装成了 React 影子树。

更多细节

  • 这些操作（创建 React 影子节点，创建两节点间的父子节点关系）是同步且线程安全的，从 React（JavaScript）执行到渲染器（C++），通常在 JavaScript 线程上。
  • React 元素树（以及其构成的元素节点）并非永久存在。它是由 React 的 “fiber” 机制临时实现的表示。代表宿主组件的每个 “fiber” 会存储一个指向 React 影子节点 的 C++ 指针，这由 JSI 技术实现。详细了解 “fiber” 机制请见此文档。
  • React 影子树 是不可变的。要更新任何 React 影子节点，渲染器必须创建新的一棵 React 影子树。不过渲染器提供克隆操作，来提升状态更新性能（详见React 状态更新）。

上述示例中，渲染阶段完成后的结构如下：

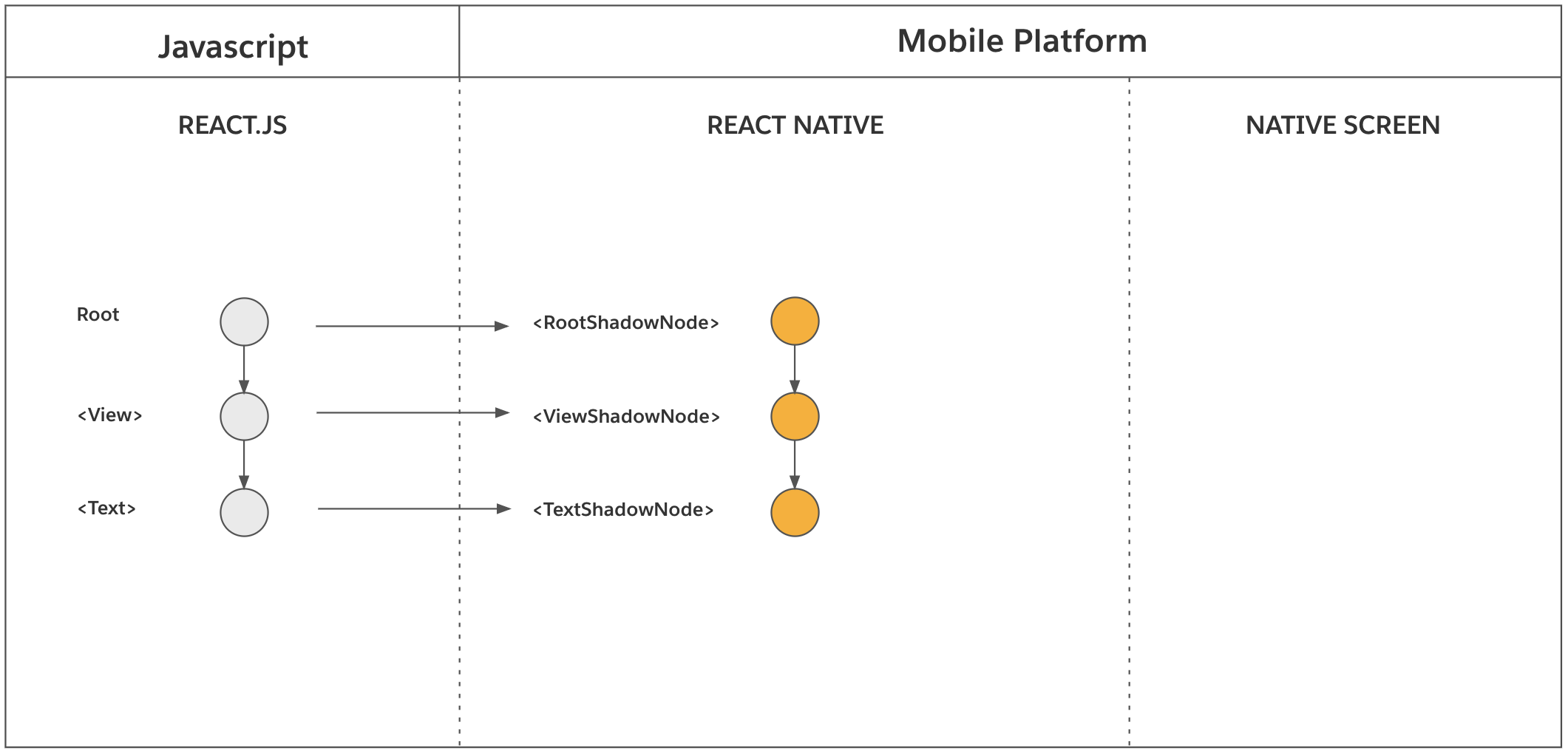

步骤一

React 影子树 完成后，渲染器触发 React 元素树 的提交。

阶段 2. 提交​

阶段二：提交

提交阶段包含两个操作：布局计算 和 树升级。

  • 布局计算： 计算每个 React 影子节点 的位置和大小。在 React Native 中，这一步调用 Yoga 来完成布局计算。具体需要每个节点的样式信息，这些样式源于 JavaScript 中的 React 元素。它还需要 React 影子树 根节点的布局约束——决定了子节点可用空间大小。

步骤二

  • 树升级（新树 → 下一棵树）： 将新的 React 影子树 升级为即将挂载的“下一棵树”。这表示新树已具备所有挂载所需信息，且表示最新的 React 元素树 状态。“下一棵树”将在 UI 线程的下一个时刻挂载。

更多细节

  • 这些操作异步在后台线程上执行。
  • 绝大多数布局计算完全在 C++ 内完成，但部分组件布局依赖于[宿主平台]（如 Text、TextInput 等）。文本的大小和位置因平台而异，需在宿主平台层计算。Yoga 会调用宿主平台定义的函数计算这些组件的布局。

阶段 3. 挂载​

阶段三：挂载

挂载阶段将包含布局数据的 React 影子树 转换成带有渲染像素显示在屏幕上的 宿主视图树。回顾一下，React 元素树 是这样的：

jsx
<View>
  <Text>Hello, World</Text>
</View>

高层次上，React Native 渲染器会为每个 React 影子节点 创建一个对应的宿主视图，并将其挂载到屏幕。例如上述示例中，渲染器为 <View> 创建一个 android.view.ViewGroup 实例，为 <Text> 创建一个 android.widget.TextView，并设置文本为 “Hello World”。iOS 则会创建 UIView 并通过 NSLayoutManager 设置文本内容。每个宿主视图根据其 React 影子节点的属性配置，并用计算好的布局信息设置尺寸和位置。

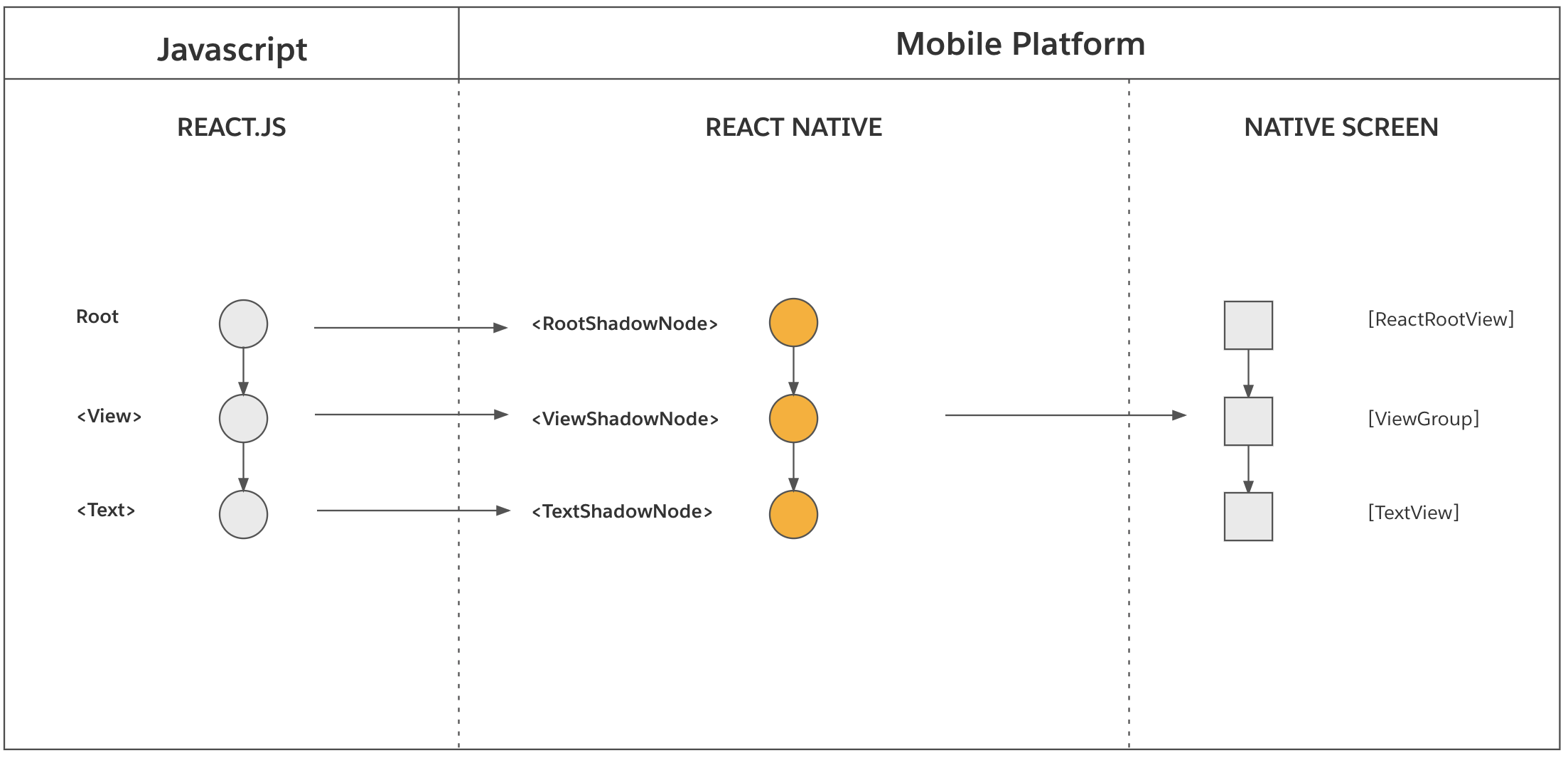

步骤二

挂载阶段包含以下三个步骤：

  • 树差异计算（Tree Diffing）： 这一步在完全的 C++ 内部计算“前一棵已渲染树”和“下一棵树”之间的差异，结果是对宿主视图需要执行的原子变更操作列表（如 createView、updateView、removeView、deleteView 等）。这一步还负责将 React 影子树扁平化，避免创建不必要的宿主视图。详细算法见视图扁平化。
  • 树升级（下一棵树 → 已渲染树）： 原子地将“下一棵树”升级为“前一棵已渲染树”，以使下一轮挂载正确计算差异。
  • 视图挂载（View Mounting）： 将这些原子变更操作应用到对应宿主视图。此操作在宿主平台的 UI 线程上执行。

更多细节

  • 这些操作在 UI 线程同步执行。如果提交阶段在后台线程执行，挂载阶段会排期到 UI 线程的下一个时刻执行；反之如果提交阶段在 UI 线程执行，则挂载阶段也同步在该线程执行。
  • 挂载阶段的调度、实现和执行高度依赖宿主平台，例如当前 Android 和 iOS 的挂载架构存在差异。
  • 初始渲染时，“前一已渲染树”为空，因此树差异计算步骤生成的变更操作仅包括创建视图、设置属性和层级添加；树差异计算在处理React 状态更新时对性能更为关键。
  • 目前生产环境测试中，一棵 React 影子树 通常包括约 600–1000 个节点（视图扁平化前），经扁平化后降至约 200 个节点。在 iPad 或桌面应用中，节点数可能成倍增长。

React 状态更新​

让我们来看看在 React 元素树 状态更新时，渲染管线各阶段的工作流程。假设你已经完成了以下组件的初次渲染：

jsx
function MyComponent() {
  return (
    <View>
      <View
        style={{backgroundColor: 'red', height: 20, width: 20}}
      />
      <View
        style={{backgroundColor: 'blue', height: 20, width: 20}}
      />
    </View>
  );
}

依照初始渲染步骤，生成的树如下：

渲染管线 4

注意，节点 3 对应一个背景为 红色 的宿主视图，节点 4 对应背景为 蓝色 的视图。假设某次状态更新中，第一个嵌套的 <View> 的背景色从 'red' 变成 'yellow'。此时新的 React 元素树 是：

jsx
<View>
  <View
    style={{backgroundColor: 'yellow', height: 20, width: 20}}
  />
  <View
    style={{backgroundColor: 'blue', height: 20, width: 20}}
  />
</View>

React Native 会如何处理此更新？

为了更新已经挂载的宿主视图，渲染器需要概念性地更新 React 元素树。但为了线程安全，React 元素树 和 React 影子树 都必须是不可变的。这意味着 React 并不会变更现有两棵树，而是必须创建新副本，并带入更新后的属性、样式和子元素。

接下来，让我们看状态更新时，渲染管线的各阶段流程。

阶段 1. 渲染​

阶段一：渲染

当 React 创建包含新状态的 React 元素树 时，会克隆所有受更新影响的 React 元素 和 React 影子节点。完成克隆后，新的 React 影子树 会被提交。

React Native 渲染器利用结构共享以减少不可变实现的性能开销。克隆一个 React 元素 并应用新状态时，从此节点向根节点路径上的所有节点都会被克隆。只有需要更新其属性、样式或子元素的 React 元素才会被克隆。那些未受状态更新影响的元素会被旧树和新树共享。

以上例中，React 执行以下操作创建新的树：

  1. CloneNode(节点 3，{backgroundColor: 'yellow'}) → 节点 3'
  2. CloneNode(节点 2) → 节点 2'
  3. AppendChild(节点 2', 节点 3')
  4. AppendChild(节点 2', 节点 4)
  5. CloneNode(节点 1) → 节点 1'
  6. AppendChild(节点 1', 节点 2')

操作完成后，节点 1' 代表新 React 元素树 根节点。将T指定为“已渲染树”，T' 作为“新树”：

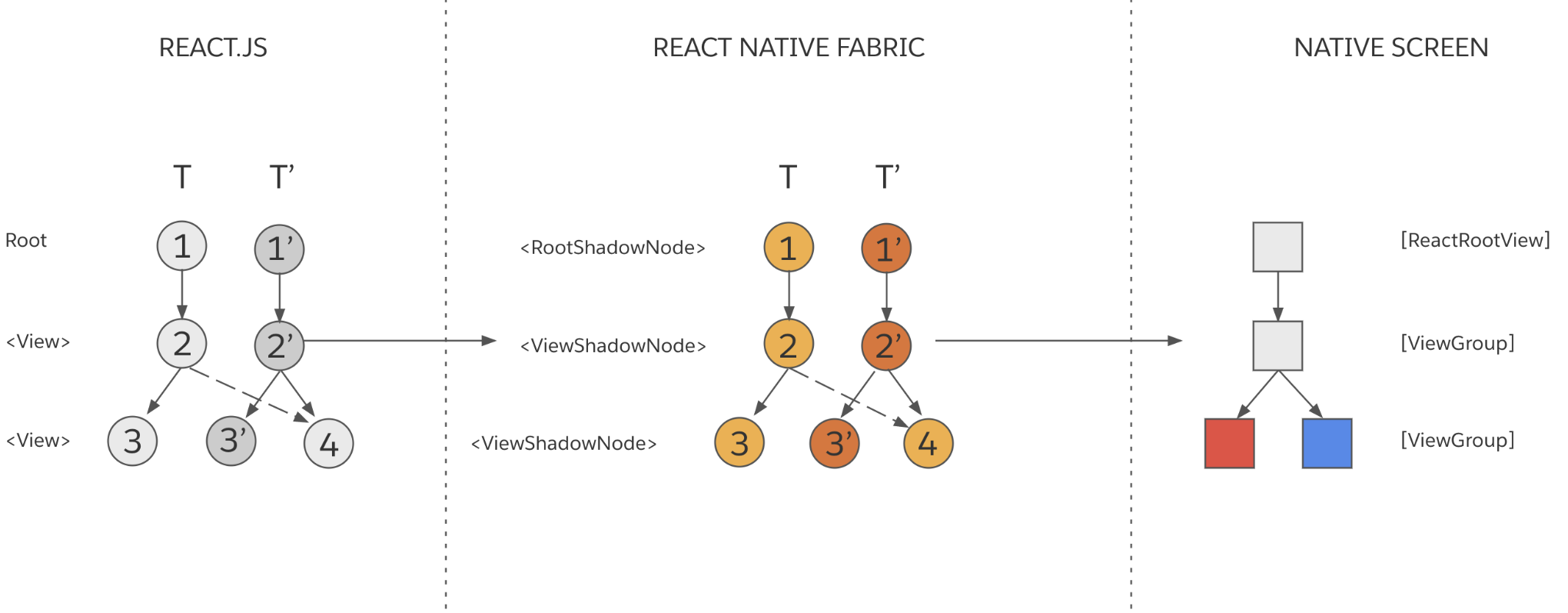

渲染管线 5

你可以看到 T 和 T' 都共享 节点 4。结构共享提升性能并减少内存使用。

阶段 2. 提交​

阶段二：提交

React 创建新 React 元素树 和 React 影子树 后，需提交它们。

  • 布局计算： 操作与初始渲染阶段布局计算相似。不同的是，共享的 React 影子节点 可能会被克隆，因为其父节点的布局变化可能会导致共享节点的布局也需更新。
  • 树升级（新树 → 下一棵树）： 与初始渲染阶段的树升级相同。

阶段 3. 挂载​

阶段三：挂载

  • 树升级（下一棵树 → 已渲染树）：将“下一棵树”原子地升级为“已渲染树”，以便后续挂载阶段对正确树进行差异计算。
  • 树差异计算：计算“已渲染树”T 和“下一棵树”**T'**的差异，产生应用于宿主视图的原子变更操作列表。
    • 以上示例操作为：UpdateView(**节点 3**, {backgroundColor: 'yellow'})
    • 差异计算可以用于任意已挂载树与任意新的树，渲染器可跳过某些中间版本。
  • 视图挂载：将这些变更应用至对应宿主视图。示例中仅更新 视图 3 的 backgroundColor 为黄色。

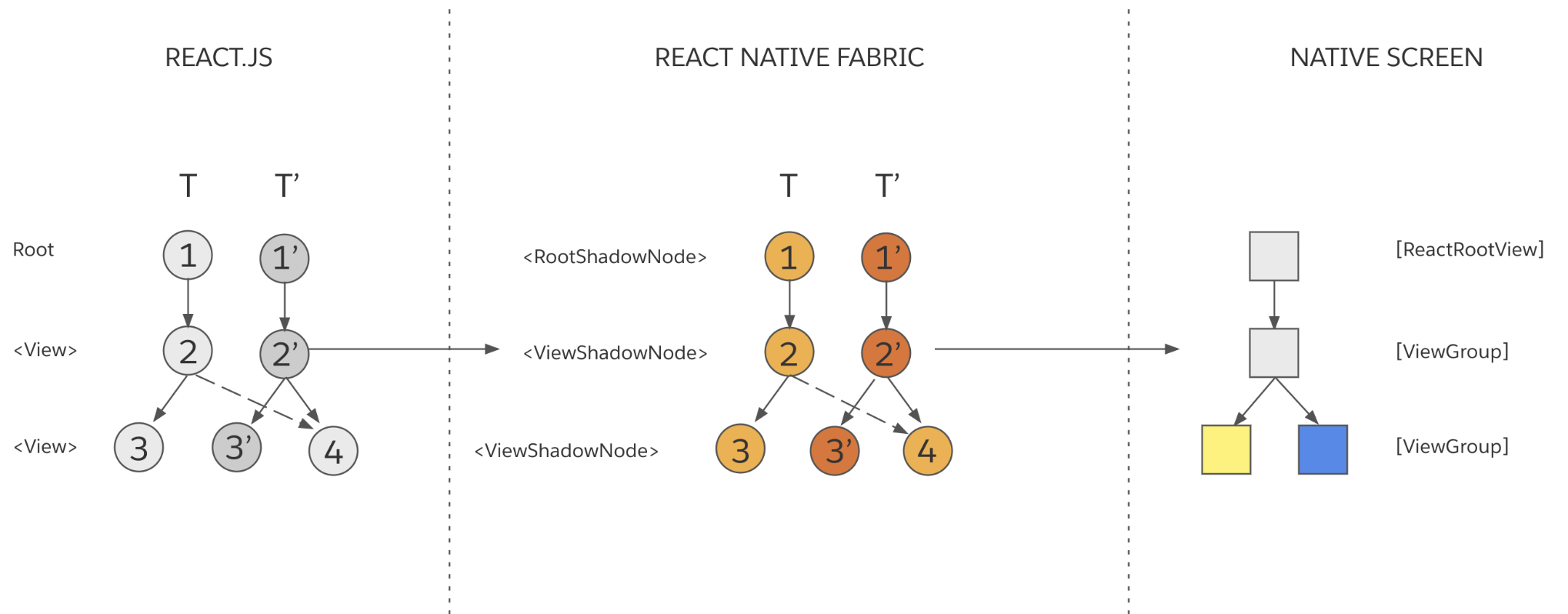

渲染管线 6

React Native 渲染器状态更新​

对于 影子树 中的大部分信息，React 是唯一拥有者，也是唯一可信来源。所有数据来源于 React，数据流单向。

然而，有一个例外和重要机制：C++ 中的组件可持有不直接暴露给 JavaScript 的状态，且 JavaScript 非其可信来源。此类 C++ 状态 由 C++ 和[宿主平台]控制。一般只有当你开发复杂的 宿主组件 且需要 C++ 状态 时才相关。绝大多数 宿主组件 不需此功能。

例如，ScrollView 利用此机制让渲染器知晓当前偏移量。更新由宿主平台层触发，具体来自表示该 ScrollView 组件的宿主视图。偏移量信息用于类似 measure 的 API。因该更新源自宿主平台，且不影响 React 元素树，故其状态数据保存在 C++ 状态 中。

概念上，C++ 状态 更新类似于上文描述的React 状态更新，但有两点重要区别：

  1. 跳过“渲染阶段”，因 React 不参与该过程。
  2. 更新可发生在任何线程，包括主线程。

阶段 2. 提交​

阶段二：提交

执行 C++ 状态 更新时，某段代码请求将 ShadowNode (N) 的 C++ 状态 设置为值 S。React Native 渲染器会反复尝试获取 N 的最新已提交版本，克隆它并设置新状态 S，再提交新的 N' 到树中。如果 React 或其他 C++ 状态 更新期间另行提交，当前 C++ 状态 提交会失败，渲染器将反复重试直到成功提交。此机制避免了数据源冲突和竞态条件。

阶段 3. 挂载​

阶段三：挂载

此处的挂载阶段基本等同于React 状态更新的挂载阶段。渲染器依然需要重新计算布局、执行树差异计算等。详情见上文相关章节。
